| 加工种类：定做加工 | 加工方式：任何方式 | 加工设备：手工 |
| 加工设备数量：500 | 生产线数量：6 | 日加工能力：1000 |
| 质量认证标准：ce |

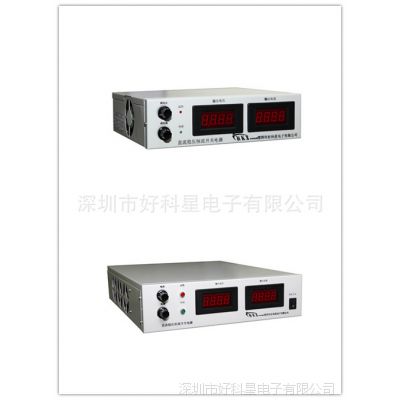

主要用途：电源广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。
1.3 环境条件：贮存温度：(-40～70)℃；工作温度：(-10～45)℃；
相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。
2 工作原理简述
交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。
“辅助电源”也是由开关电源构成。由于完全取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定可靠。
本型电源内部由三个相同单元并联组合而成，并有无主均流控制，***并联的单元平均分担输出负荷，充分保障整机的可靠性。
输入特性: | ||
交、直流兼容输入： | 单相：AC(176～264）V,(45～450）Hz，DC(250～370）V； | |
三相：AC(330～430）V,50Hz，DC(450～600）V； | ||
工作温度: | -10～45℃； | |
储存温度: | -20～60℃； | |
相对湿度: | 90％(40±2℃)； | |
海拔高度: | ≤4000 M； | |
大气压力： | (70～106)kPa。 | |
输出特性: | ||
输出稳压值: | 输出稳压值平滑可调范围（0～***）V，可做2000V； | |
输出恒流值: | 输出恒流值平滑可调范围（0～***）A，可做2000A； | |
源电压调整率： | 稳压≤0.3％； | |
负载调整率： | 稳压≤1％；恒流≤2％； | |
纹波电压： | 总纹波电压Vp-p≤1%值；100Hz纹波,Vrms≤0.5%值； | |
开机输出电压过冲： | ≤2％输出值 | |
整机效率： | ≥89％； | |
数字显示： | 输出电压准确度±1%值； 输出电流准确度±1.5%值； | |
过热保护： | (75～85)℃； | |
冷却方式: | 强制风冷； | |
平均无故障工作时间： | ≥50000h | |
其它功能特性: | ||
可提供2个（0～5）V模拟信号调节输出的稳压值和恒流值； | ||
可提供5V电平信号输入口控制开关机； | ||
可提供2个（0～5）V模拟信号采样输出的稳压值和恒流值； | ||
可提供干节点故障保护信号； | ||
| 非标订制 | ||
